糾偏系統的核心是通過“感知偏移-分析決策-執行調整”的閉環控制，確保卷材在輸送、加工、收放卷過程中始終保持預設基準位置，其適配性直接決定卷材加工精度與生產效率。不同卷材（如薄膜、金屬箔、無紡布、紙張等）的材質、厚度、寬度、張力特性及加工場景（放卷、行進間、收卷）存在顯著差異，適配的核心邏輯是：匹配卷材特性選擇核心組件、貼合工況調整控制參數、聯動工藝需求優化安裝布局，以下是具體適配方案，覆蓋主流卷材場景，兼顧通用性與針對性。
一、糾偏系統適配核心原則（通用基礎）
無論何種卷材場景，適配的核心都圍繞“組件選型、參數調試、安裝布局”三大維度，三者協同匹配，才能實現精準糾偏，避免出現過度糾偏、響應滯后或損傷卷材的問題：
· 組件適配：傳感器匹配卷材外觀與材質（如透明/不透明、反光/不反光），執行機構匹配卷材重量與張力，控制器匹配生產速度與精度需求；
· 參數適配：根據卷材彈性、厚度調整糾偏靈敏度、響應速度，根據生產速度優化調整幅度，避免高速下振蕩或低速下響應遲緩；
· 布局適配：結合放卷、行進、收卷等不同工序，調整傳感器與執行機構的安裝位置，確保檢測精準、調整高效，同時避免與其他工藝設備干涉。
二、不同卷材場景的具體適配方案
不同卷材的物理特性差異較大，加工工藝（如印刷、涂布、分切、軋制）對糾偏精度、響應速度的要求也不同，需針對性適配，以下是主流卷材場景的適配細節：
（一）輕薄易損卷材場景（如塑料薄膜、PET膜、鋁箔，厚度0.01-0.1mm）
核心痛點：卷材輕薄、張力敏感，易拉伸、易破損，對糾偏力度和精度要求極高，且部分卷材透明或反光，易導致檢測偏差。
適配方案：
1. 傳感器選型：優先選用非接觸式光電傳感器（對射式）或CCD視覺傳感器，精度可達±0.1mm，避免接觸式傳感器磨損卷材表面；透明薄膜需搭配偏振片，減少光線穿透導致的檢測誤差；反光鋁箔可選用漫反射式光電傳感器，降低反光干擾，采樣周期控制在3ms以內，確保快速捕捉偏移信號。
2. 執行機構選型：采用小型伺服電機驅動，搭配線性軸承框架，減少摩擦損耗，調整精度提升至±0.1毫米；避免使用氣缸驅動（力度不均易拉伸卷材），執行機構推力控制在0-300kg，驅動速度按需調整，避免沖擊卷材。
3. 控制參數調試：降低糾偏靈敏度（避免微小偏移頻繁調整），設置軟啟動/軟停止參數，調整幅度控制在0.1-0.5mm/次；采用自適應PID算法，避免高速（＞600m/min）運行時出現振蕩，同時聯動張力控制系統，當張力波動時動態補償糾偏量，防止卷材拉伸變形。
4. 安裝布局：傳感器安裝在卷材行進路徑的前端（靠近放卷處），提前捕捉偏移趨勢；執行機構安裝在導向輥處，采用“輕觸式”調整，避免直接作用于卷材表面；放卷段采用CPC對中糾偏，消除原始卷材的蛇形偏移，收卷段采用EPC對邊糾偏，確保卷邊齊整。

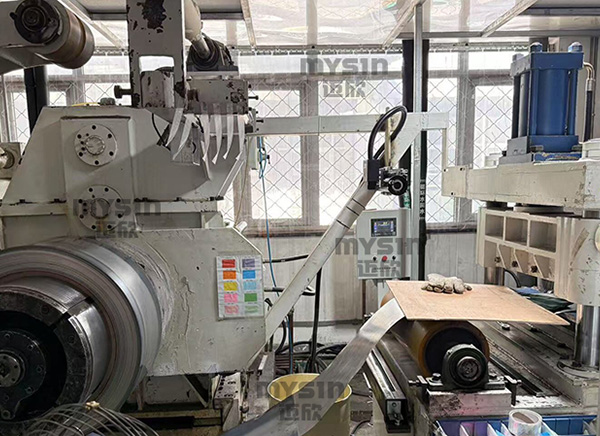

（二）厚重剛性卷材場景（如鋼板、不銹鋼卷、厚橡膠板，厚度≥0.5mm）
核心痛點：卷材重量大、剛性強，偏移時沖擊力大，對執行機構的負載能力要求高，且部分卷材表面有氧化層、污漬，易干擾檢測信號。
適配方案：
1. 傳感器選型：選用超聲波傳感器或CCD視覺傳感器，不受卷材顏色、表面污漬及氧化層影響，檢測精度±0.5mm即可滿足需求；寬幅鋼板（寬度＞2m）可選用寬幅傳感器（有效檢測范圍75-675mm可選），實現全寬度覆蓋檢測，避免局部偏移未被捕捉。
2. 執行機構選型：采用大功率伺服電機或電動推桿（推力可達1000kg），搭配加固型糾偏框架，確保能驅動厚重卷材調整位置；執行機構需做防腐處理，適配化工、冶金等惡劣環境，行程可調（±100mm），滿足大偏移量調整需求，相比液壓驅動，更易維護、精度更高。
3. 控制參數調試：提高糾偏靈敏度和響應速度（響應時間≤0.5秒），應對剛性卷材的快速偏移；調整幅度可適當增大（1-2mm/次），確保快速糾正偏移；設置硬限位保護，避免過度調整導致卷材邊緣碰撞損壞，同時聯動PLC實現信號同步，與軋制、分切工藝協同運作。
4. 安裝布局：傳感器安裝在行進間中部（避開卷材張力突變區域），減少張力波動對檢測的影響；執行機構安裝在收卷端或分切前，確保調整后的卷材能精準進入下一工序；冷連軋生產線入口段采用CPC對中糾偏，確保帶鋼延伸率穩定，卷取段采用EPC對邊糾偏，避免收卷錯層。
（三）易變形多孔卷材場景（如無紡布、紙張、紗布，厚度0.1-0.5mm）
核心痛點：卷材易吸水、易變形，邊緣不規整，部分多孔卷材（如紗布）易導致檢測信號衰減，且張力不均易引發“蛇行”偏移。
適配方案：
1. 傳感器選型：優先選用超聲波傳感器，不受卷材顏色、透明度影響，且能避免多孔卷材導致的信號衰減，即使在粉塵多的環境中也能穩定工作；紙張、無紡布可選用紅外檢邊傳感器，檢測邊緣位置，采樣周期5ms以內，應對邊緣不規整的問題；避免使用接觸式傳感器，防止磨損卷材或導致卷材變形。
2. 執行機構選型：采用中型伺服電機，推力控制在300-500kg，搭配柔性導向輥，減少對卷材的壓力；執行機構動作需平穩，避免沖擊力導致卷材褶皺，驅動速度控制在適中范圍，與生產線速度匹配，確保調整同步。
3. 控制參數調試：采用模糊控制算法，根據卷材變形特性動態調整糾偏參數；降低調整幅度（0.3-0.8mm/次），避免過度調整導致卷材褶皺；設置張力聯動補償，當卷材張力不均時，同步調整糾偏靈敏度，減少“蛇行”偏移，低速生產時可適當降低響應頻率，避免頻繁調整。
4. 安裝布局：傳感器安裝在靠近加工工序的前端，確保偏移及時被糾正，避免影響加工質量；執行機構安裝在導向輥組之間，利用導向輥的摩擦力帶動卷材調整，減少直接作用于卷材的力度；收卷時采用EPC對邊糾偏，確保卷邊齊整，避免因邊緣不規整導致收卷松散。
（四）高精度加工卷材場景（如鋰電池極片、印刷標簽、銅箔，厚度0.02-0.1mm）
核心痛點：對糾偏精度要求極高（±0.05-0.1mm），需配合套印、涂布等高精度工藝，卷材表面可能有印刷圖案、色標，易干擾檢測基準。
適配方案：
1. 傳感器選型：優先選用CCD視覺傳感器，通過工業相機拍攝卷材圖像，經圖像處理算法（如Canny算子）精準識別邊緣或色標，不僅能糾正橫向偏移，還能補償縱向拉伸誤差，精度可達±0.05mm；鋰電池極片可選用激光目標定位系統，最細跟線寬度0.2mm，實現精準追線糾偏，避免色標、圖案干擾檢測基準。
2. 執行機構選型：采用高精度伺服電機，搭配精密線性導軌，調整精度≤0.05mm，確保動作精準無偏差；執行機構響應速度快（≤0.3秒），適配高速高精度加工場景（如標簽印刷、極片軋制），驅動平穩，避免沖擊導致卷材位置偏移。
3. 控制參數調試：采用AI自學習算法，通過訓練歷史數據，預測偏移趨勢，實現提前補償；糾偏靈敏度調至最高，調整幅度精準控制在0.05-0.1mm/次，避免過度調整影響套印、涂布精度；聯動PLC和以太網通信，實現糾偏系統與加工設備的毫秒級數據交互，確保協同工作，減少次品率。
4. 安裝布局：傳感器安裝在加工工序正前方，確保偏移能及時糾正，不影響套印、涂布精度；執行機構安裝在放卷端和加工端之間，實現“實時檢測、實時調整”；采用CPC與EPC組合糾偏，開卷段CPC對中，加工段EPC對邊，卷取段EPC精準對齊，確保全流程精度達標，成品卷徑向跳動誤差控制在0.1mm以內。
三、不同工序場景的適配補充（放卷、行進間、收卷）
同一卷材在不同加工工序中，糾偏需求不同，需結合工序特點優化適配，確保全流程糾偏穩定：
· 放卷糾偏：核心是確保卷材從預設位置導出，適配重點是“提前糾正偏移”。傳感器安裝在導出輥之后，獨立固定；放卷活動架與導出輥為一體，執行機構動作時同步聯動；優先選用CPC對中糾偏，消除原始卷材的蛇形偏移，為后續工序奠定基礎，避免初始偏移累積。
· 行進間糾偏：核心是防止卷材行進中“蛇行”，適配重點是“實時響應、平穩調整”。傳感器獨立固定，照射在糾偏框架導出輥之后的固定導輥上；執行機構安裝在導向輥組，調整幅度與行進速度匹配，高速場景采用自適應PID算法，避免振蕩，同時聯動張力系統，動態補償張力波動帶來的偏移。
· 收卷糾偏：核心是確保收卷邊緣齊整，適配重點是“精準對齊、避免錯層”。傳感器與收卷活動架為一體，執行機構動作時同步移動；導入輥在傳感器之后獨立固定，光電傳感器照射在固定導入輥上；優先選用EPC對邊糾偏，精度控制在±0.3mm以內，搭配錐度張力策略，適應卷徑變化帶來的偏移，確保收卷平整無錯層。
四、適配注意事項（通用）
1. 環境適配：化工、冶金等多粉塵、高腐蝕場景，需對傳感器、控制器做防塵、防腐處理（防護等級≥IP54），避免環境因素影響檢測精度和設備壽命；高溫場景（如退火爐周邊）需選用耐高溫組件，低溫場景需做好防凍保護，濕度控制在0-90%無凝結，避免電子元件損壞。
2. 參數校準：更換卷材或調整生產速度后，需重新校準糾偏參數（靈敏度、調整幅度、響應速度），避免參數不匹配導致糾偏失效；定期校準傳感器，確保檢測精度，采樣周期、檢測范圍按需調整，適配不同卷材的檢測需求。
3. 聯動適配：糾偏系統需與張力控制系統、加工設備（如分切機、涂布機）聯動，實現信號同步，避免因張力波動、設備振動導致的偏移；多分切場景需采用多組獨立糾偏，平衡整體與局部張力，確保各分切條同步糾偏，避免偏差累積。
4. 維護適配：根據卷材特性定期維護執行機構（潤滑、緊固），避免機械磨損影響調整精度；易損卷材場景需定期檢查導向輥表面，避免磨損導致卷材偏移；定期清理傳感器檢測面，避免污漬、粉塵干擾檢測信號，延長設備使用壽命。
五、適配總結
糾偏系統適配不同卷材場景的核心，是“以卷材特性為核心，以工序需求為導向，實現組件、參數、布局的三維匹配”。輕薄卷材重“輕柔精準”，厚重卷材重“強力穩定”，高精度卷材重“視覺聯動”，易變形卷材重“柔性適配”，同時結合放卷、行進、收卷的工序特點優化布局，聯動張力控制與加工設備，才能實現全流程精準糾偏，提升生產效率和產品合格率。隨著AI算法與機器視覺技術的迭代，新一代糾偏系統已能實現自學習優化，進一步提升不同卷材場景的適配性和糾偏精度，適配更復雜的化工、冶金、印刷等行業需求。
